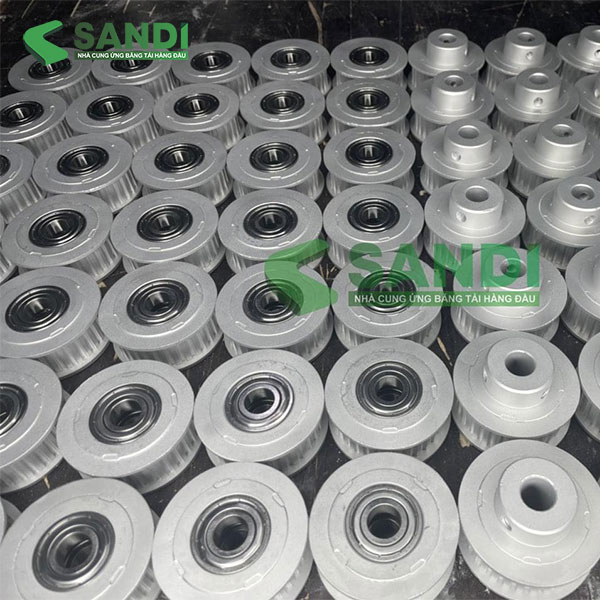

PULLY ĐAI RĂNG LẮP VÒNG BI

Pully lắp vòng bi được sử dụng cùng dây đai là một phương pháp truyền lực từ các motor được sử dụng rộng rãi và phổ biến. Đây là sản phẩm thường được sử dụng trong các ứng dụng trong chế tạo máy cắt công nghiệp cnc, máy in 3D, máy khắc laser, hệ thống băng tải băng chuyền và một số loại máy sử dụng cơ chế truyền động đai khác.

Sản phẩm pully đai răng lắp vòng bi trong được ứng dụng rộng rãi trong việc lắp đặt các hệ thống băng tải để tạo ra kết cấu băng tải vững chắc ổn định. Giúp cho quá trình hoạt động quay của băng tải diễn ra êm ái, giảm thiểu nguy cơ xảy ra các trục trặc kĩ thuật không đáng có, đảm bảo an toàn cho người lao động.

Vật liệu

Pully đai răng lắp vòng bi thường được sản xuất từ các vật liệu kim loại như nhôm, thép,... Đây là các kim loại phổ biến có độ bền cao, dễ gia công, ít bị ăn mòn do ma sát.

Cấu tạo

Sản phẩm Pully lắp vòng bi được cấu tạo gồm ba phần chính là vành, thân pully và phần lắp trục:

• Vành pully là phần bên ngoài có tác dụng giữ chặt bánh răng liên kết, thường có đường kính lớn hơn đường kính đỉnh răng có tác dụng đảm bảo dây đai luôn trong khoảng làm việc của pully, tránh gây trượt dây đai làm ảnh hưởng đến khả năng vận hàng của hệ thống.
• Phần thân pully được phay theo các biên dạng răng có kích thước tùy theo yêu cầu của khách hàng. Thông thường răng pully có các kích thước cơ bản là 3M,5M,8M,S3M,S5M,S8M.., số lượng răng khoảng 15,20,25,...
• Lỗ trục và rãnh then giúp cho quá trình lắp đặt sẽ trở nên chắc chắn hơn. Lỗ trục không cắt khe giống với pully dạng A mà được tiện to để lắp kèm vòng bi. Vòng bi là chi tiết này có tác dụng giúp giảm sai số về độ đồng trục của pully, dễ dàng tháo lắp khỏi trục trong những vị trí khó thao tác của máy.

Bề mặt Pully

• Pully nhôm: bề mặt thường được phun cát hoặc anode để nhằm tăng độ cứng của bề mặt, tăng độ bền cho pully.
• Pully thép: Bề mặt sẽ thường được mạ các lớp kẽm, mạ crom hoặc nhuộm đen để tăng khả năng chịu các tác nhân oxi hóa, tăng cứng bề mặt.

Nguyên lí hoạt động

Pully đai răng lắp vòng bi nằm trong bộ truyền động pully - dây đai,có tác dụng truyền chuyển động từ động cơ đến con lăn hoặc các cơ cấu chuyển động khác dựa trên sự ăn khớp răng giữa puly và dây đai.
